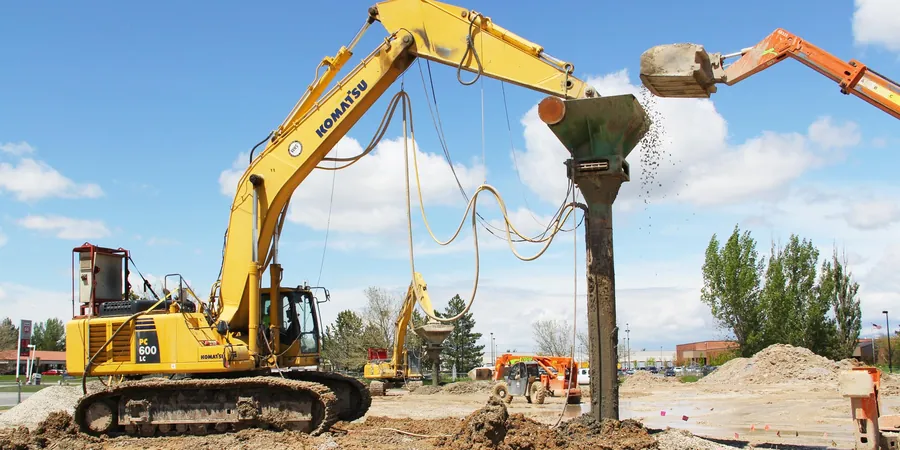

L’aiguille vibrante descend par passes successives dans le remblai sablo-limoneux. Le vibreur de profondeur, alimenté par un groupe hydraulique, génère des vibrations radiales de 20 à 50 Hz qui réorganisent les grains du squelette minéral. À La Rochelle, nous intervenons sur des sites portuaires du quartier de La Pallice comme sur des zones d’extension urbaine aux Minimes, où la nappe phréatique affleure souvent à moins de 1,50 m. Avant de dimensionner le maillage, nous croisons les données de l’essai CPT pour identifier les couches lâches et les horizons résistants, puis nous calibrons le temps de compactage par plot. Le suivi des paramètres — fréquence, intensité absorbée, enfoncement — est enregistré en continu sur enregistreur numérique. Cette traçabilité répond aux exigences du fascicule 68 du CCTG et de la norme NF EN 14731 pour les projets de traitement de sol par colonnes ballastées ou compactage en masse.
À La Rochelle, la nappe à 1,50 m impose un vibrocompactage par voie humide pour éviter le desserrement des sables.
Méthodologie et portée
Considérations locales
Le risque de tassement différentiel oppose le quartier ancien du Gabut, bâti sur pieux de bois dans la vase, aux extensions récentes de Port-Neuf sur sables de comblement. Dans le premier cas, l’hétérogénéité verticale est telle que le vibrocompactage seul ne suffit pas : il faut associer un préchargement ou des colonnes ballastées traversant la couche molle. Dans le second, l’horizon sableux lâche, épais de 4 à 7 m, réagit bien au compactage mais présente un aléa de liquéfaction sous séisme modéré. La Rochelle est classée en zone de sismicité 2 selon le zonage réglementaire français, ce qui impose une vérification post-traitement par essais SPT ou CPT pour garantir un facteur de sécurité supérieur à 1,25 face à la liquéfaction. Nous programmons des essais de contrôle 7 jours après compactage, le temps que les pressions interstitielles se dissipent dans ces sables fins saturés.
Normes applicables
NF EN 14731:2005 — Exécution des travaux géotechniques spéciaux — Traitement de sol par vibration de profondeur, Fascicule 68 du CCTG — Exécution des travaux de fondation des ouvrages de génie civil, NF P 94-500 — Missions géotechniques (classification des missions), Eurocode 8 (NF EN 1998-5:2005) — Calcul des ouvrages en zone sismique (vérification liquéfaction), NF EN ISO 22475-1 — Reconnaissance et essais géotechniques — Méthodes de prélèvement et mesurages piézométriques
Services techniques associés
Dimensionnement du maillage de compactage
Définition de la maille, de la profondeur de traitement et de l’énergie vibratoire à partir des essais de reconnaissance (CPT, pressiomètre, granulométrie). Rédaction de la note technique conforme au Fascicule 68.
Contrôle de compactage avant/après traitement
Campagne d’essais CPT et pressiométriques exécutée avant et après vibrocompactage. Comparaison des profils de résistance de pointe et du module de Ménard pour valider l’atteinte des objectifs contractuels.
Suivi de chantier et enregistrement numérique
Pilotage des paramètres de vibrage en temps réel : fréquence, ampérage, vitesse d’enfoncement. Rapport de compactage plot par plot avec géoréférencement, livré sous format PDF et SIG.
Paramètres typiques
Questions fréquentes
Quel est le coût d’une mission de conception de vibrocompactage à La Rochelle ?
Le budget varie entre €1.350 et €4.450 selon la surface à traiter, le nombre de plots de contrôle et la densité de la campagne d’essais in situ. Un projet courant de 800 m² avec CPT avant/après et note de dimensionnement se situe autour de €2.800. Nous fournissons un devis détaillé sous 48 heures après visite du site.
Quelle est la profondeur maximale que le vibrocompactage peut traiter à La Rochelle ?
Avec un vibreur de profondeur standard, nous traitons couramment jusqu’à 12 m dans les sables et remblais rochelais. Au-delà, la présence d’argiles molles du Flandrien rend le compactage moins efficace ; nous recommandons alors une solution mixte avec colonnes ballastées traversant l’horizon compressible.
Combien de temps faut-il attendre entre le vibrocompactage et le contrôle par essai CPT ?
Nous respectons un délai minimal de 7 jours pour la dissipation des pressions interstitielles générées par le vibrage dans les sables fins saturés de La Rochelle. Ce délai peut être raccourci à 4 jours si des drains verticaux sont installés pour accélérer la consolidation.
Le vibrocompactage est-il efficace dans les sols argileux de l’ancien marais ?
Non. Le vibrocompactage agit par réarrangement granulaire et expulsion d’eau ; il n’est pas adapté aux argiles et limons cohésifs. Dans les zones du marais de La Rochelle où la fraction fine dépasse 25 %, nous préconisons des colonnes ballastées ou un préchargement avec drains verticaux.
