Nous avons contrôlé le compactage d’une plateforme logistique sur la zone de Chef-de-Baie, à moins de 500 m du trait de côte. Le maître d’ouvrage nous avait signalé des tassements différentiels sur un bâtiment voisin, construit cinq ans plus tôt sur un remblai mal serré. Dans ce contexte, l’essai de densité sur site par méthode du cône de sable est devenu le seul référentiel accepté par le bureau de contrôle : il fallait justifier 98,5 % de l’OPN sur chaque couche de 30 cm avant de couler les dallages. La Rochelle, avec ses sols de transition calcaire-sableux et sa nappe phréatique affleurante en hiver, impose une rigueur de prélèvement que peu d’intervenants maîtrisent. Nous intervenons sur l’ensemble de l’agglomération — vieux port, zone industrielle de Périgny, plateforme de Laleu — avec un matériel étalonné chaque semaine et le même souci : fournir une densité sèche in situ indiscutable, corrélée à l’essai Proctor de référence du chantier.
Un taux de compactage mesuré au cône de sable à 95 % de l’OPN ne laisse aucune place au doute : c’est la base de tout procès-verbal de réception de remblai.
Méthodologie et portée
Considérations locales
La Rochelle compte 77 000 habitants et un tissu urbain dense où les réseaux enterrés se superposent aux anciens marais salants comblés. Accepter un remblai sans essai de densité dans ces secteurs, c’est programmer des affaissements de chaussée sous deux à trois ans. Nous avons expertisé un poste de refoulement d’eaux pluviales rue du Bastion Saint-Nicolas : le compactage des tranchées n’avait pas été vérifié, le remblai s’était tassé de 12 cm en 18 mois, les canalisations en fonte ductile présentaient des contraintes de flexion anormales. Un contrôle par cône de sable, réalisé a posteriori sur les zones non effondrées, a montré des densités à 88 % de l’OPN. Le risque est chiffrable : la reprise d’une tranchée affaissée sous voirie coûte 3 à 5 fois le budget initial de compactage. Dans les zones inondables classées PPRi, un défaut de densité favorise aussi l’infiltration latérale et la déstabilisation des couches sous-jacentes.
Normes applicables
NF P94-061-3 : détermination de la masse volumique en place par la méthode du cône de sable, NF P94-093 : détermination de la référence de compactage (essai Proctor Normal et Modifié), NF P11-300 (GTR) : classification des matériaux et conditions d’emploi en remblai, Guide des Terrassements Routiers (GTS 2023) : spécifications de compactage par couche
Services techniques associés

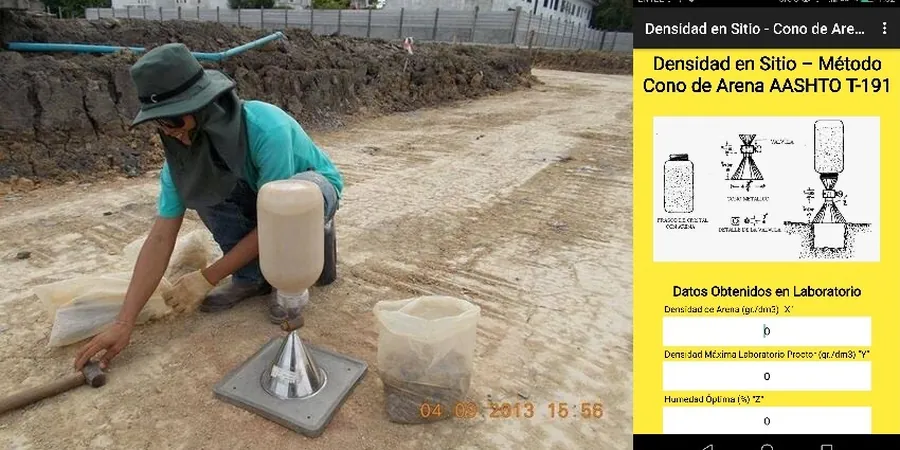

Contrôle de densité par cône de sable
Mesure in situ de la masse volumique sèche sur remblais, couches de forme, plateformes et tranchées. Nous étalonnons le sable sur site avec un moule de référence et prélevons le matériau jusqu’à la profondeur de la couche contrôlée. Le rapport mentionne le taux de compactage par rapport à l’OPN de référence, la teneur en eau et la localisation GPS de chaque essai.
Corrélation Proctor et granulométrie
Pour que l’essai de densité ait une valeur contractuelle, il doit être comparé à une courbe Proctor valide. Nous réalisons l’essai Proctor Normal ou Modifié en amont, complété par une analyse granulométrique quand le fuseau de référence l’exige. Ce couplage évite les litiges sur l’OPN opposable.
Paramètres typiques
Questions fréquentes
Quel est le prix d’un essai de densité au cône de sable à La Rochelle ?
Le coût unitaire se situe entre 90 € et 120 € par essai, déplacement compris dans l’agglomération rochelaise. Ce tarif inclut l’étalonnage du sable, le prélèvement, la pesée, le séchage à l’étuve et l’édition du rapport avec le taux de compactage. Le prix varie selon le nombre d’essais groupés sur une même intervention et l’éloignement du chantier par rapport à notre base.
À quelle fréquence faut-il réaliser un essai de densité sur un remblai ?
La norme GTS 2023 préconise un essai par 500 m² et par couche compactée, avec un minimum de trois essais par couche quel que soit le linéaire. Pour les tranchées de réseaux, nous appliquons un pas de 50 mètres linéaires. La fréquence peut être renforcée en cas de changement de matériau d’apport ou de condition météorologique défavorable.
Quelle est la différence entre l’essai au cône de sable et le pénétromètre dynamique ?
Le pénétromètre dynamique donne une résistance à la pénétration (qd en MPa), tandis que le cône de sable mesure une masse volumique sèche réelle (t/m³) avec une précision de ±2 %. Le cône de sable est la seule méthode destructive qui permet de contrôler directement le taux de compactage par rapport à l’OPN. Le pénétromètre sert à détecter des anomalies de portance, pas à valider un compactage.
Peut-on réaliser l’essai quand le sol est saturé d’eau après une forte pluie ?
Non. L’essai au cône de sable exige un matériau suffisamment stable pour que les parois de l’excavation ne s’éboulent pas pendant le prélèvement. En cas de saturation, l’eau remonte dans la cavité et fausse la mesure du volume. Nous décalons l’intervention de 24 à 48 h après le ressuyage du terrain, ou nous proposons une méthode alternative comme la densité par membrane pour les sols cohérents saturés.
