Le sous-sol rochelais repose en grande partie sur des calcaires du Jurassique, souvent karstifiés et recouverts d'argiles de décalcification. En surface, les remblais sableux et les dépôts du Flandrien dominent le long du littoral. La nappe phréatique est sub-affleurante dans les anciens marais asséchés du quartier des Minimes et de Tasdon.

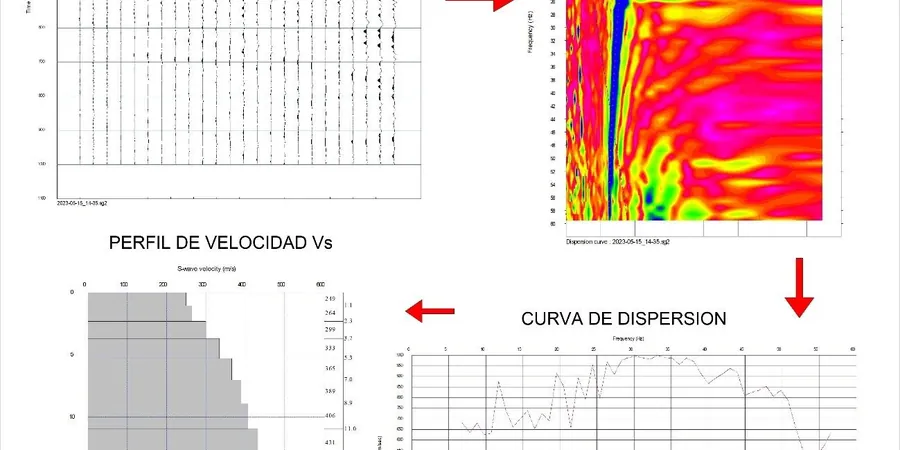

Ces contrastes lithologiques influencent directement la propagation des ondes de cisaillement. La Vs30 devient alors un paramètre critique pour toute étude parasismique. La méthode MASW, non invasive, fournit un profil continu de rigidité là où les sondages mécaniques atteignent vite leurs limites en terrain fracturé. Nous l’appliquons régulièrement avant de compléter avec un essai CPT pour corréler la résistance de pointe sur les horizons marno-calcaires superficiels.
En contexte karstique, un simple Vs30 moyen peut masquer une hétérogénéité de 40 % sur 15 mètres de profondeur.
Méthodologie et portée
Le MASW permet de discriminer ces contrastes en continu, là où les méthodes traditionnelles restent ponctuelles. Un profil VS30 sur un remblai hydraulique de 6 mètres peut révéler une inversion de vitesse que ni le pénétromètre dynamique ni la tarière ne détectent. Nous couplons systématiquement la mesure avec un essai de pénétration SPT lorsque le substratum est accessible à faible profondeur pour étalonner le module de cisaillement.
Considérations locales
Avec une altitude moyenne de 4 mètres NGF et une façade atlantique exposée, La Rochelle cumule aléa sismique modéré (zone 3 selon le zonage national) et sensibilité aux tassements différentiels dans les secteurs gagnés sur la mer. Une classification de sol erronée – par exemple, assimiler un remblai sableux de 8 m sur argile molle à un sol de classe C – conduit à un sous-dimensionnement des structures sous séisme.
L'absence de Vs30 mesurée in situ expose le projet à des coefficients de site forfaitaires pénalisant l'économie du béton et de l'acier, ou pire, à une accélération spectrale insuffisante. Dans le quartier de Laleu, sur des alluvions tourbeuses, nous avons mesuré des Vs30 inférieures à 180 m/s, reclassant le terrain en catégorie S1 selon l'EC8, avec des conséquences directes sur le dimensionnement des fondations.
Normes applicables
NF EN 1998-1 (Eurocode 8) – Calcul parasismique, ASTM D4428/D4428M – Crosshole et downhole (complémentaire), NF P94-500 – Missions géotechniques types, FD P94-119 – Principes de sismique surface
Services techniques associés
Profil MASW actif 1D/2D
Déploiement de 24 ou 48 géophones avec source impulsionnelle pour imager Vs jusqu’à 30-35 m. Analyse des courbes de dispersion par inversion robuste, adaptée aux sites urbains restreints du centre-ville rochelais.
Classification sismique EC8 (Vs30)
Calcul de la Vs30 par sommation harmonique des temps de trajet verticaux. Détermination de la catégorie de sol (A à E, S1, S2) et du coefficient de site S, conforme à l’arrêté du 22 octobre 2010 modifié.
Couplage MASW + essais mécaniques
Corrélation des profils Vs avec les résultats de pénétromètre statique CPT et les sondages pressiométriques pour affiner le module Gmax et le coefficient de Poisson sur chaque lithologie rencontrée.
Rapport géotechnique G2 AVP/PRO avec volet sismique
Intégration des résultats MASW dans le modèle géotechnique. Recommandations sur les accélérations de calcul, les spectres de réponse et l’interaction sol-structure selon les prescriptions de l’Eurocode 8.
Paramètres typiques
Questions fréquentes
Combien coûte un profil MASW avec Vs30 pour un projet à La Rochelle ?
Le prix d’une campagne MASW avec Vs30 à La Rochelle se situe généralement entre 1 380 € et 2 900 €. La fourchette dépend du nombre de dispositifs nécessaires (souvent 2 à 3 pour couvrir l’emprise), de la longueur de chaque profil et de l’accessibilité du terrain. Un site encombré en centre-ville demandant un dispositif réduit ou une source plus énergétique peut modifier le coût. Le rapport inclut l’inversion des courbes, le calcul de Vs30 et la classification Eurocode 8.
Quelle est la profondeur d'investigation réelle du MASW en terrain calcaire fracturé ?
En milieu calcaire altéré comme celui du plateau d’Aunis, l’investigation atteint couramment 25 à 30 mètres avec un dispositif de 48 géophones espacés de 2 mètres. La limite effective dépend de la fréquence de coupure des géophones (4,5 Hz) et de l’énergie transmise par la source. Sur un rocher sain sub-affleurant, la profondeur peut être réduite à 15-20 mètres, mais le contraste d’impédance avec les argiles de décalcification reste parfaitement imagé.
La méthode MASW est-elle adaptée aux zones de marais comme le quartier des Minimes ?
Oui, et c’est même l’une des configurations les plus pertinentes à La Rochelle. Les vases et argiles organiques des anciens marais salants produisent une courbe de dispersion très marquée en basses fréquences. Le MASW identifie sans ambiguïté l’épaisseur de ces dépôts compressibles et la profondeur du substratum calcaire, là où le bruit urbain rend parfois le sismique réfraction moins résolutif.
